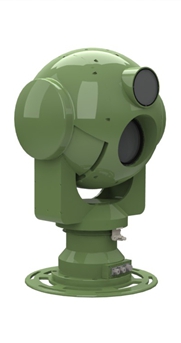

光电转台夜视摄像机
——用于陀螺稳像、雷达联动目标跟踪视频监控系统HY-VMS6275L
VMS系列产品可组成 “船舶雾航防撞与夜视导航、跟踪监控取证系统”；“水炮联动视频跟踪系统”；“船舶自动跟踪系统”等应用系统。产品可以用于海事、海监、海警、远洋船舶的“雾航防撞与夜视导航、海上执法、水上打捞救助、水上救援灭火、打击海盗”等专用跟踪视频监控要求。该系统由船外设备和船内设备组成。船外设备是指前端光学监控主机，卫星传输系统，雷达搜索系统。船内设备是由控制主机、操纵键盘、控制软件和显示器等部件组成。
该系统采用红外热像仪、光学摄像机、激光照明器、陀螺稳定与计算机控制系统、雷达指引跟踪系统等多种传感器探测并跟踪目标，具有抗风能力强，图像稳定，适应恶劣天气、全天候工作使用等特点。
主要功能
本系统能够昼夜完成对本船周边一定海域内的海上和空中目标（例如船只、落水人、海上漂浮物、飞机等）作全方位搜索、观察、监视（和取证）；具有抗干扰能力强，全天时作战使用等特点。主要功能如下：具有手动搜索、捕获和自动跟踪目标的功能；
具有雷达引导功能；
具有良好的图像稳定功能（陀螺稳像技术）；
具有光学系统电动变焦、调焦等功能；
具有良好的抗载体振动和冲击能力；
具有在单一屏幕上同时显示红外和可见光图像功能；
具有主要故障显示功能（如伺服系统故障、测角故障、无图像故障）；
具有显示和记录本船地理位置和日期时间的功能；
具有实时记录图像的功能；
舱外指向器具有手动锁定的功能；
输出标准视频信号（可见光视频，热成像视频），可分批到视频监视系统的控制器，会议室视频机柜。
技术指标
1 作用距离
白天：在海上能见度≥20Km条件下，发现24m×8m以上目标的距离为15km，识别该目标的距离为8km，对长×宽为1.0m×1.0m的船号可看清的距离为1.5km。
晚上：采用非制冷红外热成像系统搜索目标，在大气能见度良好条件下，发现24m×8m以上热目标的距离为3.0km，识别该目标的距离为1.5km；对对长×宽为1.0m×1.0m的船号可看清的距离为0.7km。
2 跟踪范围
方位范围：n×360°；
俯仰范围：-35°～+40°。
3 最大速度、加速度
方位、俯仰最大角速度：≥40°/s；
方位、俯仰最大加速度：≥80°/s2；
平稳跟踪最小速度0.2°/s。
4 性能
在船体纵横摇为±10°，周期大于6秒的情况下，视轴稳定精度≤±2mrad；
当船体纵横摇≥±10°而≤±20°，周期大于6秒时，体统仍能正常工作。≤±
5 主要传感器指标要求
5.1 激光测距机
照明角度： 1°～3°，数控连续调节
激光波长： 810±10nm
光源功率： ≤15W
5.2 光学镜头
焦距：连续可变范围12.5～775mm
相对口径：F3.8
接口：C型
控制方式：电动二可变，自动光圈
5.3 红外热像仪
焦距：125mm F数：1.0
重量：≤6千克
光学系统透过率：≥0.85
探测元数：384×288/320X240可选
工作电源：12V DC 功耗：≤10W
6 环境条件
舱外设备可工作在-25℃～+50℃环境温度，舱内设备可工作在0℃～+45℃的环境。舱外设备具有适应海上安装使用的能力和三防能力(防潮、防霉、防盐雾)。电磁兼容满足GJB151A-1997的有关要求。
7 外形尺寸
指向器：高度≤1.2m；(不包括增高法兰和加固基座的高度)
回转半径≤0.35m
重量：≤98kg
显控台内设备：重量合计约为70kg
8 电源电制
50Hz, 220V交流电源，10A。
应用领域
l 机场安全、机场塔台、起降跟踪，船舶助航、救助船、打捞船、巡逻船、渔政船、缉私船、高速客船、防海盗，边海防安全，高空瞭望监控等
l 需要在完全漆黑的夜晚可提供清晰的影像以保障航行安全，或者增加人员落水搜寻效率的场合·
l 岸基光电监视搜索系统（CSS）和海岸雷达监视系统（RSS）组成海岸监视系统
安装效果
 |  |  |  |  |
| 船载监控 | 边防监控 | 飞机起降监控 | 城市高空瞭望、天眼工程 | 远洋助航防海盗、海警监控、船舶光电探测 |
